华盛顿那边最近又抛出一个让业内挠头的判断。美国半导体研究机构SemiAnalysis在新近报告里丢出这么一句话：中国短期内要是攻不下EUV这道关炒股交易平台，转而去跟日本企业合作走另一条技术支线，未必不是一条可行的路。
话看着挺＂善意＂，但从一家美国研究机构嘴里蹦出来，味道其实很复杂——既像在给北京指路，也像在敲打自家盟友和ASML。评论区一时炸了锅，有人说这是阳谋，有人说这是同行相轻，还有人琢磨这是不是又一次舆论试探。
这份报告我翻来覆去看了几遍，觉得不能光看表面。SemiAnalysis点名的那条日本路线，就是佳能主推的纳米压印技术，业内简称NIL。
它跟ASML引以为傲的极紫外光刻，根本不是一个技术流派。美方机构愿意抬这条路线的分量，背后既有对ASML独家垄断的不满，也有对中国半导体突围节奏的重新估算。
2026年年中这个时间点，美方肯放这种风声，本身就说明棋盘上的变量比一年前多出不少。先把EUV这摊事捋清楚。

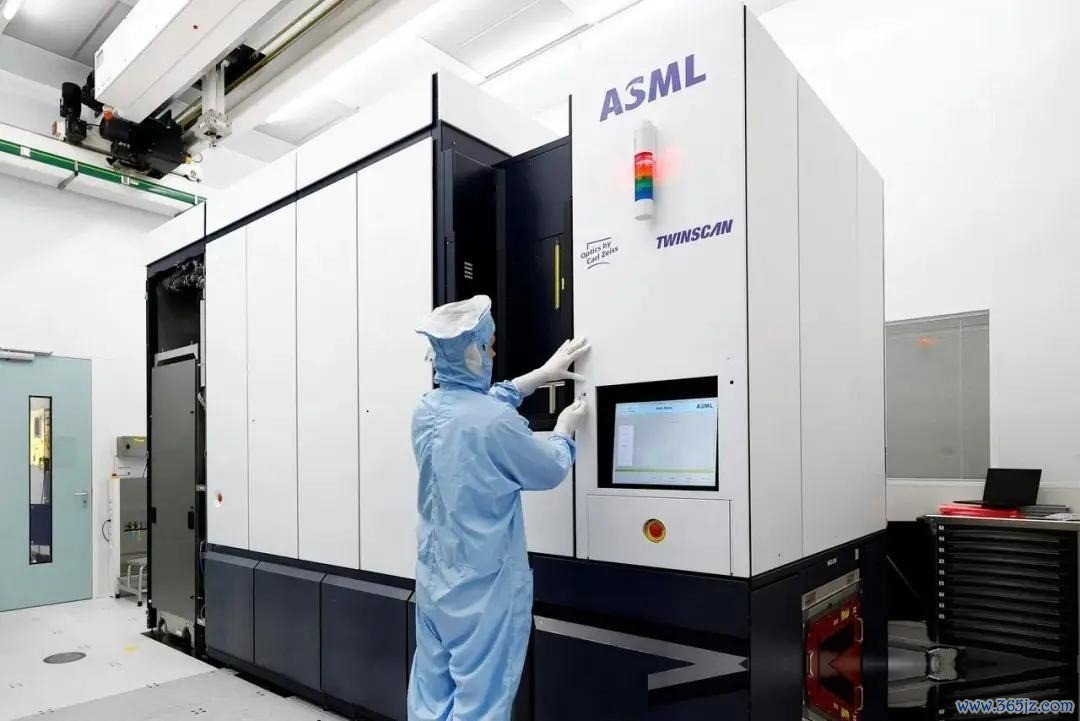

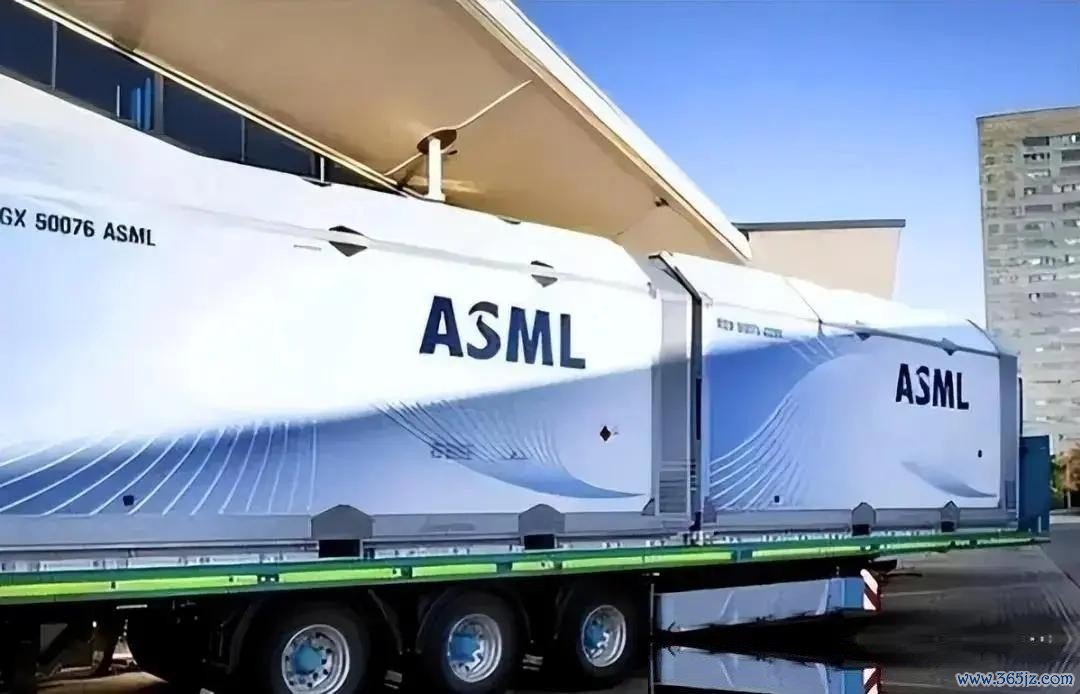

这台机器整个星球只有荷兰ASML一家能造，尺寸比伦敦街头的双层巴士还大。四亿美元一台的High NA新款迄今全球只交付了五台，头一台落在了英特尔俄勒冈州的厂里。
造这么一台怪物要花上一年半，牵动全球几千家供应商。做尖端逻辑芯片，从英伟达的AI加速卡到台积电的3纳米订单，绕不开这根独木桥。
这也是美国拿捏中国半导体最狠的一张牌。光刻这活儿说起来玄乎。

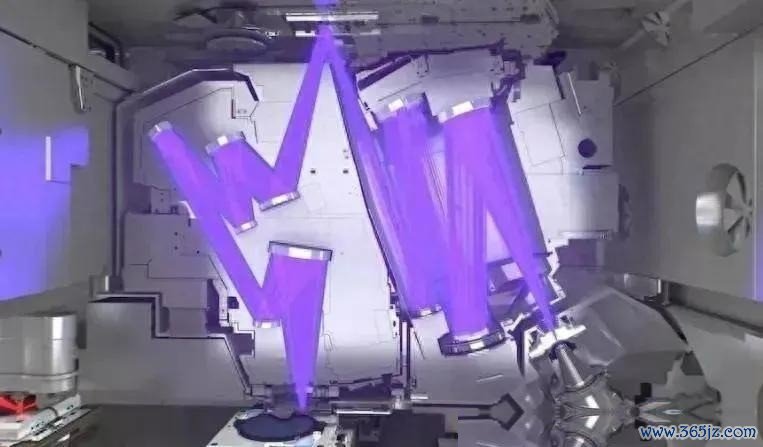

EUV用的是13.5纳米的极紫外光，为了产生这种光，工程师要让熔锡液滴以每秒五万次的频率被激光击中，加热到比太阳还高的温度。台积电内部有个比喻：这精度相当于从月球射一束激光，正中地球上一枚硬币。
这不是一句话就能山寨出来的手艺，蔡司的镜片、Cymer的光源、通快的激光，每一块拼图都是几十年的功夫堆出来的。技术堆叠深到这个地步，任何一环卡壳，整机就趴窝。
美方从2019年开始就死死盯着这台机器不让它进中国大陆。荷兰政府在美国持续施压之下，先是禁运EUV，2023年把DUV的高端型号也纳入管制，2024年又把维护、备件、技术服务这一块继续收紧。
到了2026年上半年，海牙那边的立场基本被绑死。中国这边即便手里还有几十台老DUV在正常运转，产能维护和迭代的天花板也越压越低。
这就是SemiAnalysis这份报告出台的现实背景。那佳能的纳米压印是什么东西？它的路数跟光刻完全不同。
光刻是拿光当刻刀在感光胶上＂照＂图案，纳米压印是拿一枚极细的模板往涂胶的晶圆上＂盖章＂，靠的是纯机械物理接触。
这个概念1995年由普林斯顿大学的华裔科学家周郁提出，2014年被佳能整体收购了商业化公司Molecular Imprints，之后拉上大日本印刷和铠侠一起搞。
2023年10月佳能推出的FPA-1200NZ2C机型，硬件上号称能对应逻辑芯片的5纳米节点，未来还可能做到2纳米。关键在于价钱和绕开管制的空间。
一台佳能纳米压印设备的价格只有ASML EUV的几分之一，能耗也低了一大截。更要命的一点是，佳能这套纳米压印设备目前并不在美国对日出口管制清单之内。
也就是说，只要商业上谈得拢，中国大陆的芯片厂理论上可以买到手。这才是SemiAnalysis那句话最扎眼的地方——他们等于承认，美方现有的管制围栏，在纳米压印这块留了一个明面上没堵严的口子。
免息股票配资
美国机构为什么会这么坦白？我的判断是三层用意叠在一起。第一层是敲打ASML，你的东西太贵、供货节奏又慢，把客户和监管方都逼得难受。
第二层是给日本递眼色，佳能这条路线在美方评估里已经具备战略分量，别再当二流玩家。第三层才是针对北京的动作——把话摊在明面上讲，反倒让任何一次中日之间的实质接触都会被放大观察，等于提前给这条路装了摄像头。
中国有没有可能真的把这条路走通？技术门槛得摊开来说。
纳米压印做存储芯片相对容易，佳能的机器已经交付给铠侠和美光跑闪存产线；但一到逻辑芯片就麻烦，每一层图案都不一样，对掩模和精度的要求指数级上升。
传统光刻掩模一枚能撑十万片晶圆，纳米压印的掩模寿命差得远，稍微磕碰就是几百万美元打水漂，良率这座山不好翻。国内其实早就在悄悄布局。
杭州璞璘是大陆目前唯一深耕纳米压印的企业，PL-SR系列已于2025年8月正式交付客户，是国内首台初步实现20纳米以下节点的纳米压印设备。创始人葛海雄本人就是周郁博士的学生。
这层师承关系挺有意思，一条技术路线绕了三十年，从美国普林斯顿到日本佳能，再回到中国江浙。这不是简单的技术引进，是有底子的接续。
要说中日在这件事上能一拍即合，那把国际政治想得太单纯了。日本这几年在半导体政策上跟美国捆得极紧，2023年跟着荷兰上了对华出口管制的车，2024年又追加了一批涉华条目。
佳能想单独跟中国厂商做大生意，东京经产省那关就不好过。何况佳能自己在国内还有产能规划，还要防着美方以＂长臂管辖＂名义敲打其美国业务。
真到关键订单落地那一刻，政治层面的阻力可能比技术层面还硬。台湾地区的因素也躲不开。
台积电是ASML最大的EUV客户，也是全球最先进制程的实际掌控者。台积电的技术路线彻底押注在EUV，未来还要跟进High NA乃至Hyper NA。
这条产业生态一旦形成锁定效应，纳米压印哪怕在成本上有优势，也很难在高端逻辑代工市场撬开缺口。中国大陆如果只是拿纳米压印做DRAM和NAND，国产存储突围有戏；要拿它对标台积电3纳米和2纳米，那需要克服的问题不是一两代人能干完的。
眼下2026年7月这个节点，还有个变量得算进去。特朗普第二任期的关税战让全球半导体供应链人人自危，ASML在2026年一季度财报里直接把订单不及预期的锅甩给了关税不确定性。
CEO Fouquet一句＂如果谁能预判早发财了＂，透着一股无力感。美国机构挑这个时候放风让中国走日本路线，也可能是想在中美博弈里为日本企业争取更大的谈判筹码，顺带把ASML的独占位置稀释一下。
从军事和国家安全的视角看，这件事的分量比纯粹的商业竞争重得多。芯片是现代战争的算力底座，AI训练、雷达信号处理、导弹制导、无人机集群决策，都离不开先进制程。
美方之所以对EUV封锁得如此死，不是怕中国造手机，是怕中国造出下一代军用AI芯片。SemiAnalysis这份报告用＂可行路线＂来定义纳米压印，某种程度上等于承认现有封锁不完美，需要重新校准打法。
我个人的判断是，中国不能把宝全押在纳米压印上，也绝不能放过这条路。EUV这条主线该攻还是得攻，上海微电子和几家配套厂商这几年在28纳米DUV上的追赶速度是实打实的，13.5纳米光源的国内攻关项目也在推进。
纳米压印作为侧翼，在存储领域可以先形成产业化闭环，为逻辑芯片积累工艺经验。两条腿走路才是稳妥办法，任何一条腿断了都不至于全盘失守。
佳能自己也不是那么好合作的对象。这家日本老牌企业过去几年在纳米压印上砸了大钱，但商业化推进相当谨慎。
他们更愿意先在铠侠、美光这种＂安全客户＂身上把技术打磨成熟，再考虑对外扩展。中国厂商要拿到最新一代设备，不仅要出得起价，还要能提供稳定的市场承诺。
这不是一次交易，是一段长期绑定，涉及技术授权、工艺服务、掩模供应等一整套配套，日本经产省不点头，事儿就悬。还有一个被忽视的角度——纳米压印如果真的量产成熟，冲击的不只是ASML，也可能重塑全球半导体的成本结构。
摩尔定律走到今天，先进制程的单位晶体管成本其实已经开始反向上涨，High NA一台四亿美元的价签让不少二线厂商望而却步。要是纳米压印能把某些环节的成本砍掉一半，全球代工格局都可能被搅动。
美国机构点这条路，未必没有借外力倒逼ASML降价的算盘。回到SemiAnalysis那份报告的核心命题，＂如果中国造不出EUV，跟日本企业合作是一条可行路线＂这句话，字面上是在给中国支招，骨子里是把一个复杂的战略难题公开化。
这道题的答案不在东京，不在华盛顿，也不全在北京，而在中日两国企业能不能顶住政治压力形成实质合作，以及中国自主研发能不能同步跟上。任何一环掉链子，所谓＂可行路线＂就会变成一句空话。
从2026年下半年往后看，我判断纳米压印会成为一个越来越热的赛道，不管中国是否与佳能达成合作。国内自主的技术接续已经启动，杭州璞璘不会是唯一一家。
资本市场对这条路线的估值也在悄悄上抬。真正的看点是接下来一两年内，会不会出现第一笔具有标志性意义的中日跨境合作订单，或者国产设备在12英寸晶圆产线上真正跑通良率数据。
这两个信号只要出现一个，格局就会开始松动。美国机构那句＂跟日本企业合作是一条可行的路线＂，读起来像建议，其实是一面镜子——照出的是美方对当前封锁效果的怀疑，也是对中国半导体韧性的重新估算。
这条路能不能走通，主动权其实还在中国自己手里。技术攻关、外交谈判、产业整合三件事得同时做，任何一件掉队都会让＂可行＂变＂不可行＂。
芯片这场仗还远没到结束的时候，可以确定的是炒股交易平台，牌桌上的选项，比一年前多了一些。
